Макросъемка - проявляем изобретательнось

Автор: GEODOK

Рубрика: Объявления и короткие заметки

Давно я на него смотрел. Рука не поднималась выкинуть. Столько воспоминаний с ним связано: мой первый опыт с фотоаппаратом, первая проявленная пленка и конечно же моя первая фотография. Так и лежал бы "чемодан детских воспоминаний" пыльный и невостребованный, не прочти я статью ув. Smesh - Микроскоп из фотоаппарата. Она то и натолкнула меня на мысль подарить вторую жизнь старому, но очень бодренькому фотоувеличителю УПА-510.

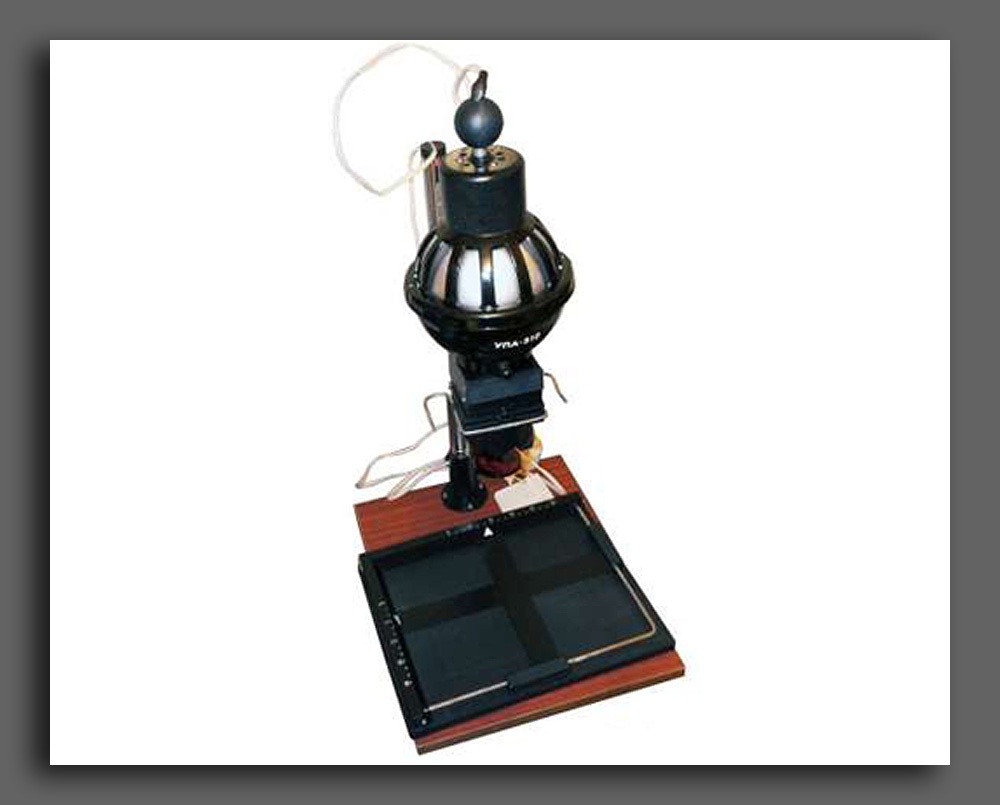

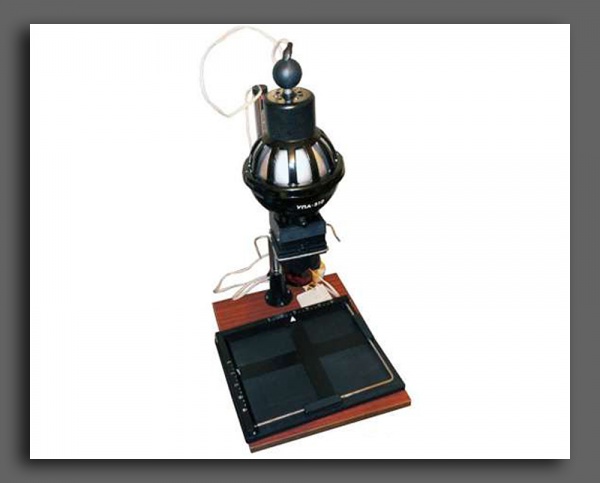

Внешний вид фотоувеличителя УПА-510


Лучше и не придумать устройство для макросъемки! Главное - минимум переделок, точнее сказать практически без них. Убрав как Микеланджело "все лишнее", приступил к сборке чудо-агрегата. В качестве второго объектива использовал kit-овский (хотя когда его выпускали слов таких еще не было) "Гелиос" от "Зенита". Пришлось немного помудрить с переходным кольцом. У Гелиоса резьба оказалась больше чем у увеличителя. Взяв стандартное кольцо для макросъемки, не придумал ничего лучше как просто приклеить его к кольцу увеличителя.


Объектив "Гелиос" + переходное кольцо

Оставалось изобрести хорошую подсветку. В инете я встречал всевозможные приблуды для макросъемок, запомнилось кольцо, которое одевается прямо на объектив. А почему нет, я тоже такое хочу. Купил в магазине электротоваров светодиодное кольцо (их молодежь ставит на фары авто, делая из жигулей БМВ) и миниатюрный адаптер. В качестве корпуса пришлась по размеру обыкновенная полиэтиленовая консервная крышка. Вуа-ля! Аппарат готов к бою!


Вид вполне даже ничего

Когда я первый раз опробывал этот "агрегат", признаюсь честно - радовался как мальчишка. Вот так мой старый увеличитель вернул меня в давно позабытый мир поиска неизведанного.

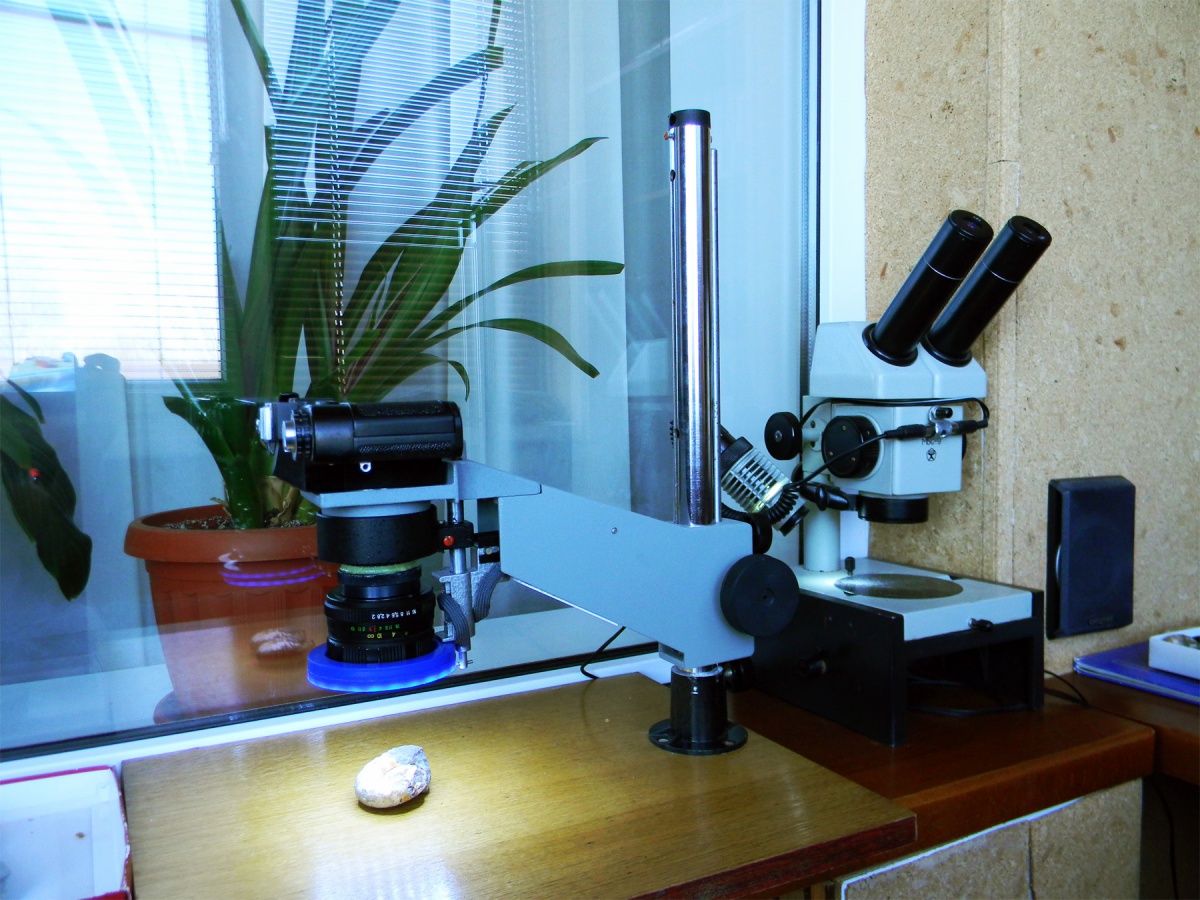

Внешний вид фотоувеличителя, прошедшего реинкарнацию

Вот и все, чем хотел поделиться с вами, уважаемые коллеги. Конечно эта установка еще требует доработки, но самое главное сделано, а результат вы уже могли оценить здесь и здесь.



Классификаторы: не выбраны

Ключевые слова (тэги): техника фотосъемки

Добавить в избранное

Постоянный адрес публикации:
Permanent link:

HTML-ссылка на публикацию:
HTML-link to this page:


Публикация создана 19 марта 2012 года

Если вы хотите оставить комментарий,
вам нужно зарегистрироваться (или авторизоваться, если вы уже зарегистрированы)

Комментарии:

<a href="http://ammonit.ru./text/436.htm#67594">http://ammonit.ru./text/436.htm#67594</a>

Добавить в избранное

0

Игорь, поздравляю с успешными испытаниями конструкции!!! Шикарный агрегат получился )))

комментарий 1 уровня

Комментарий создан 19 марта 2012 года в 12:45:26

<a href="http://ammonit.ru./text/436.htm#67596">http://ammonit.ru./text/436.htm#67596</a>

Добавить в избранное

0

Спасибо, Евгений.
Как ни странно, самому нравится:)

комментарий 2 уровня

Комментарий создан 19 марта 2012 года в 12:51:20

<a href="http://ammonit.ru./text/436.htm#67597">http://ammonit.ru./text/436.htm#67597</a>

Добавить в избранное

0.5

Как отрадно наблюдать всходы посеянного тобой разумного, доброго и вечного! ;-)
Удивительно, но и сам собирался собрать нечто подобное то ли как альтернативу, то ли в довесок к тому, о чём рассказывал. А может быть просто, чтобы "поиграться". И именно так планировал расположить светодиоды. Или примерно так - в виде шестигранника из полоски, ибо кольцевых не видел.
Со светодиодами есть проблемка, видная на фото "Фрагмокон Mesohibolites". Это баланс белого, да и просто цветная подсветка с сильным бликованием. Тут придётся экспериментировать. А в общем и целом рассказ GEODOK-а тоже должен будить фантазию, и уже делает это!

комментарий 1 уровня

Комментарий создан 19 марта 2012 года в 12:56:24
отредактирован 19 марта 2012 года в 12:57:31

<a href="http://ammonit.ru./text/436.htm#67598">http://ammonit.ru./text/436.htm#67598</a>

Добавить в избранное

0

Хорошие всходы дает благодатная почва:))
Со светом Вы правы, надо еще поработать. На счет баланса - при желании, это дело поправимое в редакторе. А вот с бликами да - с глянцевыми поверхностями мешают. Но все равно я очень доволен:)

комментарий 2 уровня

Комментарий создан 19 марта 2012 года в 13:03:46

<a href="http://ammonit.ru./text/436.htm#67599">http://ammonit.ru./text/436.htm#67599</a>

Добавить в избранное

0.5

Спасибо за публикацию, очень интересно! Прекрасная идея со светодиодами, как раз искал что-то подобное, кольцевые вспышки для фотоаппаратов стоят очень дорого, да и найти их сложно. А такое решение проще. Для того, чтобы избегать бликов, может быть закрыть светодиоды калькой или вощеной бумагой? Я так делал со вспышкой, свет получается более мягким и рассеянным.

комментарий 3 уровня

Комментарий создан 19 марта 2012 года в 13:12:38

<a href="http://ammonit.ru./text/436.htm#67600">http://ammonit.ru./text/436.htm#67600</a>

Добавить в избранное

0

Спасибо за совет, надо будет поэксперевентировать. Диодное кольцо с адаптером обошлись мне 480 рэ., но думаю можно и дешевле найти.

комментарий 4 уровня

Комментарий создан 19 марта 2012 года в 13:18:56

<a href="http://ammonit.ru./text/436.htm#67719">http://ammonit.ru./text/436.htm#67719</a>

Добавить в избранное

0

За такие деньги можно купить больше метра "полоски". Её можно покрамсать и сделать 6-угольник, подпаяв проводки. Это проще, чем искать кольцо. К тому же лучше брать "тёплый" свет, а автомобильные - "холодные".

комментарий 5 уровня

Комментарий создан 19 марта 2012 года в 22:13:38

<a href="http://ammonit.ru./text/436.htm#67949">http://ammonit.ru./text/436.htm#67949</a>

Добавить в избранное

0

Полезная публикация, взял на вооружение некоторые идеи, думаю не предъявите счёт, что использовал Ваше ноу-хау:)

комментарий 1 уровня

Комментарий создан 20 марта 2012 года в 20:17:32

<a href="http://ammonit.ru./text/436.htm#67965">http://ammonit.ru./text/436.htm#67965</a>

Добавить в избранное

0

Альтруизм - заразная болезнь:)

комментарий 2 уровня

Комментарий создан 20 марта 2012 года в 21:05:57
