Застекленный бокс для находок своими руками

Автор: ModeM

Рубрика: Окаменелости: обработка и хранение

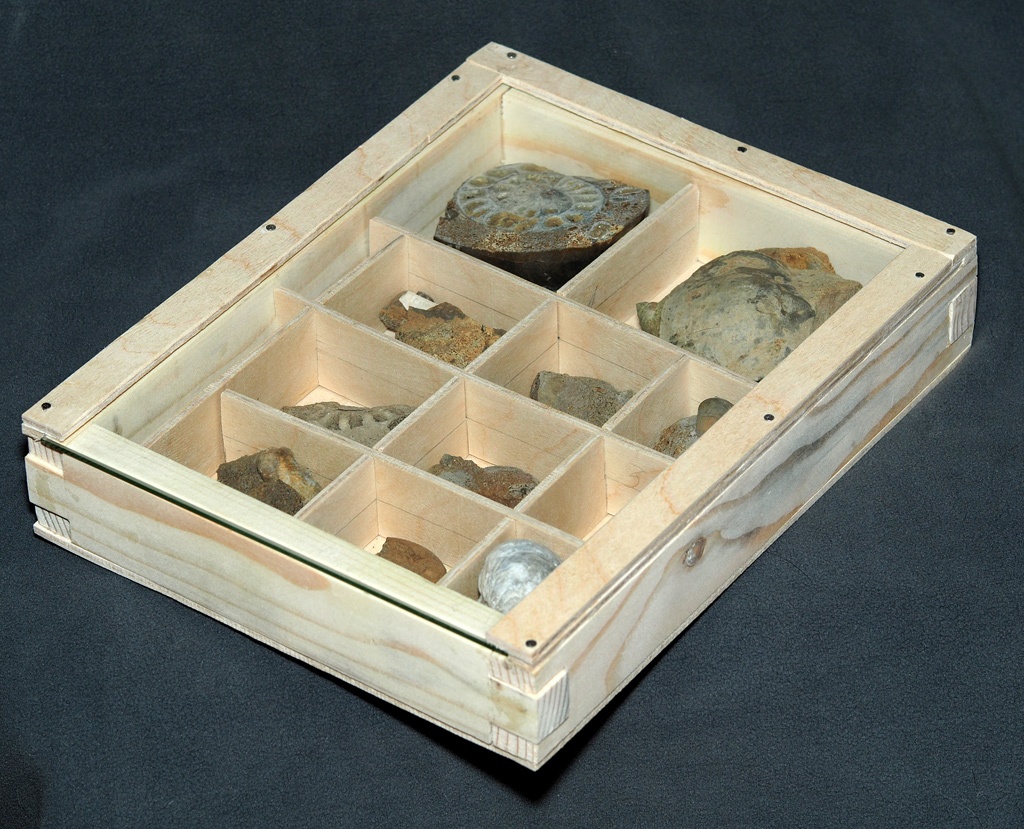

Вопрос хранения окаменелостей уже неоднократно обсуждался на сайте - тем не менее, решил поделиться своей простенькой самодельной конструкцией. Готовые решения не устраивали по тем или иным причинам, вдобавок - хотелось иметь возможность максимально быстро переконфигурировать ячейки. В результате получилось вот это:



Рама изготовлена из рейки сечением 20x40 мм, дно и направляющие для стекла - из 4-мм фанеры. Внешний размер сделал 200x270 мм исходя из конфигурации шкафа, где планируется хранение. Стекла (3 мм) заказал в стеклорезке, попросил сразу снять фаску, чтобы не резаться. Важно сначала получить стекла, и только потом заниматься остальной конструкцией: размеры стекла - величина постоянная, а деревяшку можно и подпилить, если что-то не будет стыковаться.

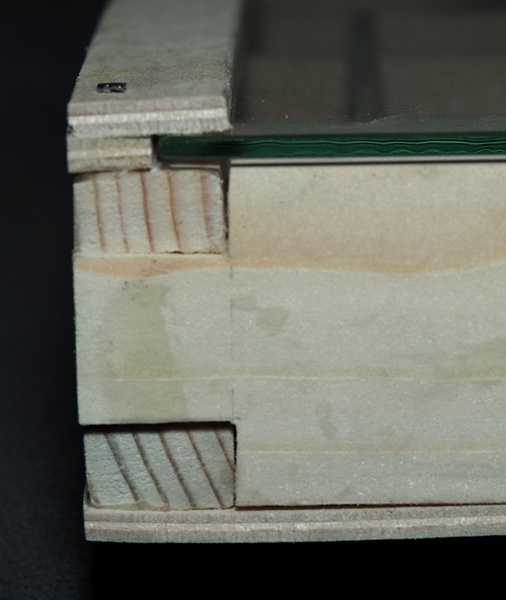

На картинке ниже видно, как собран корпус и направляющие:

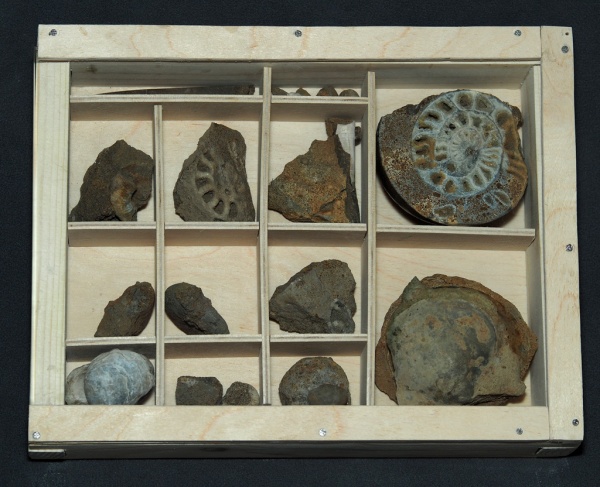

После того, как бокс готов и стекло скользит по фанерному желобку, начинается самая интересное: конфигурация бокса под коллекцию, которую планируется в нем разместить. Для этого я взял лист миллиметровки и начертил на нем прямоугольник - фактические внутренние размеры коробки. Далее разложил на миллиметровке коллекцию в том порядке, в котором планирую ее разместить (в данном случае - результаты одного вечера в Никитино Рязанской области) и набросал на миллиметровке эскиз ячеек. Ориентируясь на эскиз, выпилил из фанеры и собрал "решетку" для образцов. Приклеивать решетку (а также склеивать ее детали между собой) не стал: она неплохо держится за счет силы трения, а возможность быстро обновить коллекцию в ящике никогда не помешает.




Ключевые слова (тэги): хранение, коллекции

Добавить в избранное

Постоянный адрес публикации:
Permanent link:

HTML-ссылка на публикацию:
HTML-link to this page:


Публикация создана 9 июля 2017 года

Если вы хотите оставить комментарий,
вам нужно зарегистрироваться (или авторизоваться, если вы уже зарегистрированы)

Комментарии:

<a href="http://ammonit.ru./text/2035.htm#300571">http://ammonit.ru./text/2035.htm#300571</a>

Добавить в избранное

0.5

А если приклеить к стеклу кусок фанеры для удобства вытаскивания и завершенности рамки?

комментарий 1 уровня

Комментарий создан 10 июля 2017 года в 08:08:20

<a href="http://ammonit.ru./text/2035.htm#300572">http://ammonit.ru./text/2035.htm#300572</a>

Добавить в избранное

0

Теоретически, можно. Но вытаскивать и так удобно, а цель "рамки" - сугубо функциональная, а не эстетичская. Делал максимально простую конструкцию, т.к. таких ящиков нужно очено много )

комментарий 2 уровня

Комментарий создан 10 июля 2017 года в 08:10:56
отредактирован 10 июля 2017 года в 08:11:18

<a href="http://ammonit.ru./text/2035.htm#300577">http://ammonit.ru./text/2035.htm#300577</a>

Добавить в избранное

0

Т.е. вы не планируете вешать их стены, а просто складывать в один большой ящик для хранения? Тогда наверное чем-то нужно дно застелить, каким-нибудь мягким материалом.

комментарий 3 уровня

Комментарий создан 10 июля 2017 года в 09:09:39

<a href="http://ammonit.ru./text/2035.htm#300579">http://ammonit.ru./text/2035.htm#300579</a>

Добавить в избранное

0

А зачем? Фанера - и так достаточно мягкий материал. Стекло нижестоящего ящика не поцарапается: над ним же еще бортик.

комментарий 4 уровня

Комментарий создан 10 июля 2017 года в 09:26:05

<a href="http://ammonit.ru./text/2035.htm#300637">http://ammonit.ru./text/2035.htm#300637</a>

Добавить в избранное

0

прекрасно получилось, однако позвольте дать Вам совет. Делайте такие планшеты шире и со свободной планировкой внутри. Окаменелости можно вкладывать в картонные мини-коробочки и компоновать свободно внутри такого планшета. Больше уместится и в случае изменений в коллекции не останется пустых неудобных ячеек.

комментарий 3 уровня

Комментарий создан 11 июля 2017 года в 09:14:17

<a href="http://ammonit.ru./text/2035.htm#300638">http://ammonit.ru./text/2035.htm#300638</a>

Добавить в избранное

0

Алексей, спасибо! Фанерные перегородки оказались неплохой заменой картонным коробочкам, что особенно актуально для тяжелых образцов. Они не приклеены и не склеены между собой: конфигурацию ячеек в таком боксе можно изменить за полчаса работы лобзиком.

комментарий 4 уровня

Комментарий создан 11 июля 2017 года в 09:23:59

<a href="http://ammonit.ru./text/2035.htm#300640">http://ammonit.ru./text/2035.htm#300640</a>

Добавить в избранное

0

не, лобзиком это не удобно и не практично. и долго. Захотел что-то переложить - изволь поработать лобзиком. Для тяжёлых образцов можно брать картон попрочнее. За-то можно было бы вытаскивать образцы за коробочку, лишний раз их самих не трогая.

комментарий 5 уровня

Комментарий создан 11 июля 2017 года в 09:36:22

<a href="http://ammonit.ru./text/2035.htm#300578">http://ammonit.ru./text/2035.htm#300578</a>

Добавить в избранное

0.5

Вообще-то у меня ребёнок в 15 лет делает боксы для хранения
гораздо симпатичнее представленного. Помойму пора бы пожалеть серверное пространство...

комментарий 1 уровня

Комментарий создан 10 июля 2017 года в 09:25:15

<a href="http://ammonit.ru./text/2035.htm#300600">http://ammonit.ru./text/2035.htm#300600</a>

Добавить в избранное

0

Фото покажете? Собираю идеи для изготовления боксов. Данная публикация весьма полезна

комментарий 2 уровня

Комментарий создан 10 июля 2017 года в 18:41:23

<a href="http://ammonit.ru./text/2035.htm#300603">http://ammonit.ru./text/2035.htm#300603</a>

Добавить в избранное

1

нашёл только рабочие моменты Ну вот как-то так

комментарий 3 уровня

Комментарий создан 10 июля 2017 года в 20:02:23

<a href="http://ammonit.ru./text/2035.htm#300604">http://ammonit.ru./text/2035.htm#300604</a>

Добавить в избранное

0

Неплохо!

комментарий 4 уровня

Комментарий создан 10 июля 2017 года в 20:41:54

<a href="http://ammonit.ru./text/2035.htm#300708">http://ammonit.ru./text/2035.htm#300708</a>

Добавить в избранное

0

это же не самодельный бокс,а скорее от набора столовых приборов или ещё чего,адаптированный под фоссилии.)

комментарий 4 уровня

Комментарий создан 13 июля 2017 года в 06:09:19

<a href="http://ammonit.ru./text/2035.htm#300709">http://ammonit.ru./text/2035.htm#300709</a>

Добавить в избранное

1

Были подобные попытки года 3 назад-не выдерживали массы материала-дно вываливалось. Сейчас всё выклеевается из нормального материала-качественный оргалит, фанера, плёнка-самоклейка,из инструмента-макетный нож, клеевой пистолет, сдвоенные струбцины для сборки углов, шлифмашинка. Замки переставлены с какой-то старой коробки + поролон и искусственный бархат,хотя это не моя вотчина. Если же говорить о деревянных ящичках, то тут всё намного проще, ибо покойный дядька-краснодеревщик успел научить меня пользоваться рейсмусом,шлицовкой и стамеской.

комментарий 5 уровня

Комментарий создан 13 июля 2017 года в 09:43:06

<a href="http://ammonit.ru./text/2035.htm#300710">http://ammonit.ru./text/2035.htm#300710</a>

Добавить в избранное

0

Срочно надо на производство ставить.

комментарий 6 уровня

Комментарий создан 13 июля 2017 года в 09:56:19

<a href="http://ammonit.ru./text/2035.htm#300711">http://ammonit.ru./text/2035.htm#300711</a>

Добавить в избранное

0

тогда мастерская понадобится,да и китайцы уже лет 10 как рынок завалили. У них и универсальность выше и прочность... http://russian.heavydutypalletracking.com/photo/pl3278139-.jpg

комментарий 7 уровня

Комментарий создан 13 июля 2017 года в 10:15:08

<a href="http://ammonit.ru./text/2035.htm#300626">http://ammonit.ru./text/2035.htm#300626</a>

Добавить в избранное

0

Вот так вот, Алексей, молодое поколение идёт! Мы можем расслабиться)

комментарий 1 уровня

Комментарий создан 10 июля 2017 года в 23:06:13

<a href="http://ammonit.ru./text/2035.htm#300628">http://ammonit.ru./text/2035.htm#300628</a>

Добавить в избранное

0.8

Екатерина, точно ) Но здесь, правда, и не стояло задачи сделать красиво: нужно быстро и много, чтобы хоть как-то систематизировать коллекцию.

комментарий 2 уровня

Комментарий создан 10 июля 2017 года в 23:12:33

<a href="http://ammonit.ru./text/2035.htm#300631">http://ammonit.ru./text/2035.htm#300631</a>

Добавить в избранное

0

Каждый делает так, как ему удобно)
В любой степени порядок лучше, чем беспорядок)

комментарий 3 уровня

Комментарий создан 10 июля 2017 года в 23:23:32

<a href="http://ammonit.ru./text/2035.htm#300694">http://ammonit.ru./text/2035.htm#300694</a>

Добавить в избранное

0

может поставить оргстекло, и легче конструкция будет, и безопасней

комментарий 1 уровня

Комментарий создан 12 июля 2017 года в 20:50:41
отредактирован 12 июля 2017 года в 20:50:56

<a href="http://ammonit.ru./text/2035.htm#300695">http://ammonit.ru./text/2035.htm#300695</a>

Добавить в избранное

0

Поцарапается быстро

комментарий 2 уровня

Комментарий создан 12 июля 2017 года в 20:53:37
