штатив

Автор: Rostr1975

Рубрика: Окаменелости: обработка и хранение

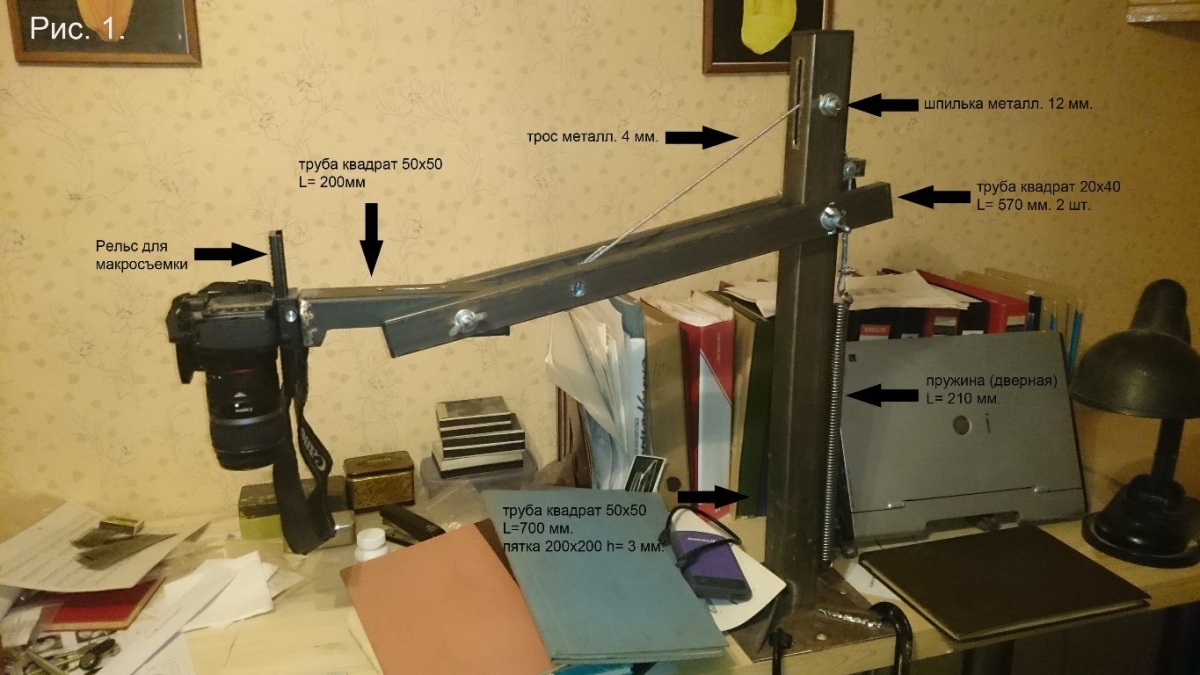

Прочитал публикацию «Об изоленте, тисках и акульих зубах Автор: ModeM » и решил поделиться конструкцией штатива для макросъемки рис. 1.

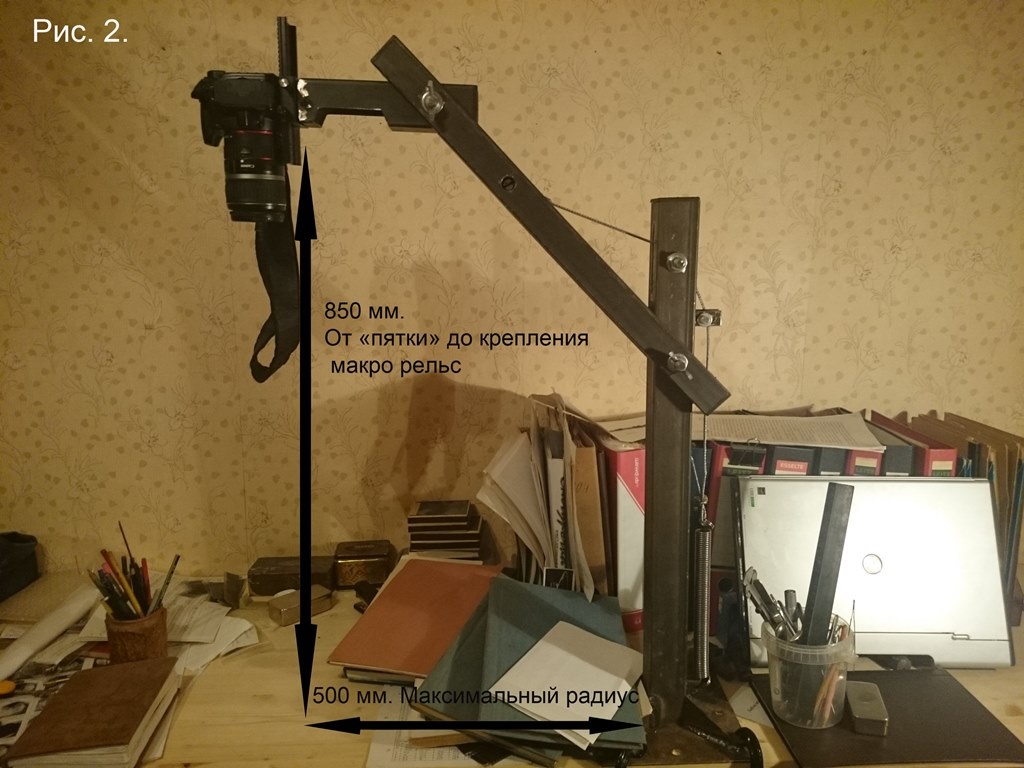

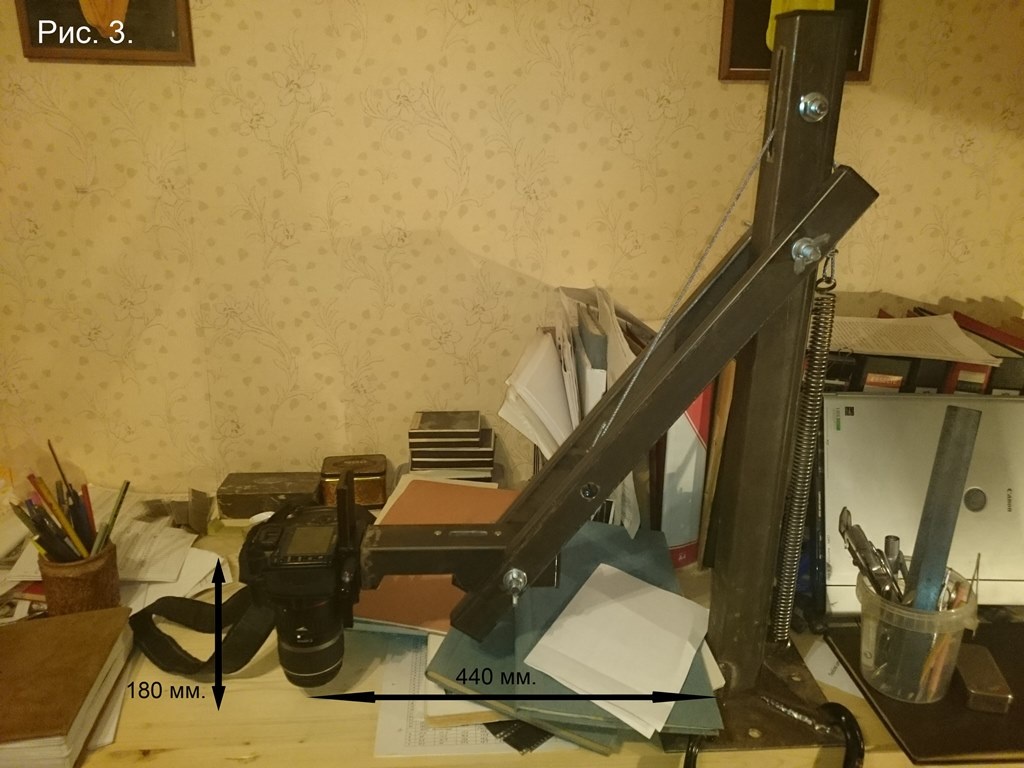

Делал под следующие задачи, сьемка сверху вниз, с возможностью крепления штатива к мобильной платформе и высоким диапазоном размера снимаемых объектов с рис. 2-3.



Использовал профильную квадратную трубу 50х50 и 40х20 мм., сборка на шпильки Ø 12мм. рис. 1. Усилие на «плечо» создается пружиной с передачей на трос.

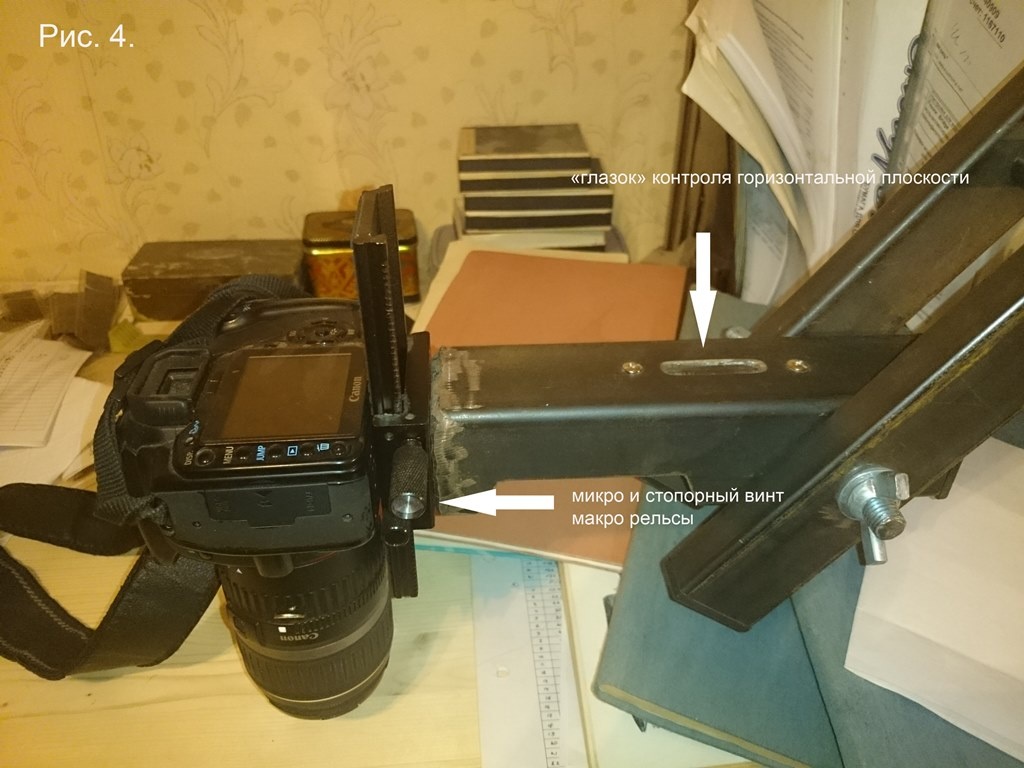

Для мониторинга горизонтальной плоскости на малой площадке смонтирован пузырьковый уровень рис. 4., а точная регулировка с помощью рельс для макросъемки рис. 4.
Вот такое нехитрое устройство.

Добавить в избранное

Постоянный адрес публикации:
Permanent link:

HTML-ссылка на публикацию:
HTML-link to this page:


Публикация создана 7 ноября 2016 года

Если вы хотите оставить комментарий,
вам нужно зарегистрироваться (или авторизоваться, если вы уже зарегистрированы)

Комментарии:

<a href="http://ammonit.ru./text/1900.htm#282028">http://ammonit.ru./text/1900.htm#282028</a>

Добавить в избранное

0.8

Интересная конструкция.
А не проще фотографировать с обычного штатива с расположением объекта съемки вертикально?

комментарий 1 уровня

Комментарий создан 7 ноября 2016 года в 23:21:27

<a href="http://ammonit.ru./text/1900.htm#282029">http://ammonit.ru./text/1900.htm#282029</a>

Добавить в избранное

0

На мой взгляд, проще поставить освещение, да и объект для съемок легче положить, чем вертикально зафиксировать, в моем случае. Может, кому и пригодится, да и цена вопроса в наше время значение имеет.

комментарий 2 уровня

Комментарий создан 7 ноября 2016 года в 23:30:21

<a href="http://ammonit.ru./text/1900.htm#282042">http://ammonit.ru./text/1900.htm#282042</a>

Добавить в избранное

0

Алексей, спасибо за публикацию! Интересная получилась конструкция. Сначала возникли сомнения в ее устойчивости, но потом увидел пружину. Действительно, с горизонтально расположенным объектом работать проще и удобнее. А примеры съемок у Вас уже есть?

комментарий 3 уровня

Комментарий создан 8 ноября 2016 года в 09:38:22

<a href="http://ammonit.ru./text/1900.htm#282176">http://ammonit.ru./text/1900.htm#282176</a>

Добавить в избранное

0

Вот как вариант фото аншлифа C (Arctoteuthis) porrectiformis Ø 12мм.
фото

комментарий 4 уровня

Комментарий создан 9 ноября 2016 года в 22:30:48
отредактирован 9 ноября 2016 года в 22:32:29

<a href="http://ammonit.ru./text/1900.htm#282044">http://ammonit.ru./text/1900.htm#282044</a>

Добавить в избранное

0

Хороший универсальный инструмент!
Большой вылет для работы и вверх и в стороны и микрорельсы позволяют делать наложение из одной точки.
Я сторонник другой схемы съемки, но это как кому нравится.

комментарий 1 уровня

Комментарий создан 8 ноября 2016 года в 10:31:08

<a href="http://ammonit.ru./text/1900.htm#282061">http://ammonit.ru./text/1900.htm#282061</a>

Добавить в избранное

0

Спасибо! Возьму на вооружение.

комментарий 1 уровня

Комментарий создан 8 ноября 2016 года в 12:27:38

<a href="http://ammonit.ru./text/1900.htm#282168">http://ammonit.ru./text/1900.htm#282168</a>

Добавить в избранное

0.6

А я вот давно макро-штатив сделал из портативного фотоувеличителя УПА-510. Много их ещё сохранилось в кладовках с советских времен.

комментарий 1 уровня

Комментарий создан 9 ноября 2016 года в 19:16:24

<a href="http://ammonit.ru./text/1900.htm#282170">http://ammonit.ru./text/1900.htm#282170</a>

Добавить в избранное

0

Вот ведь Денис, сразу увидел, откуда у этого «колхоза» ноги растут:).

комментарий 2 уровня

Комментарий создан 9 ноября 2016 года в 20:53:09

<a href="http://ammonit.ru./text/1900.htm#327867">http://ammonit.ru./text/1900.htm#327867</a>

Добавить в избранное

0

Алексей, а чем Вы фотографировали аншлиф?

комментарий 1 уровня

Комментарий создан 5 августа 2018 года в 09:06:48

<a href="http://ammonit.ru./text/1900.htm#327870">http://ammonit.ru./text/1900.htm#327870</a>

Добавить в избранное

0

Кэнон, Д400 макро - кольца и штатный объектив. (Все самое бюджетное).

комментарий 2 уровня

Комментарий создан 5 августа 2018 года в 11:17:15

<a href="http://ammonit.ru./text/1900.htm#327872">http://ammonit.ru./text/1900.htm#327872</a>

Добавить в избранное

0

Спасибо!

комментарий 3 уровня

Комментарий создан 5 августа 2018 года в 11:39:06
