Собранный по частям из карбона ( почти как у В. Франкенштейна).

Автор: barsik

Рубрика: Палеонтологические публикации



На название этой небольшой публикации можно не обращать внимания, Виктор Франкенштейн и его монстр не имеют к этой теме ни какого отношения, кроме самого принципа сбора чего-то целого из нескольких частей. Мартовский холодный и дождливый вечер подарил несколько свободных часов и решил немного «пофранкенштейнить». Настоящие художники и люди, умеющие рисовать, посмеются, но, как говориться -«Чем богаты…»
Причиной статьи послужили две находки ископаемых растений из отложений среднего карбона Башкирского яруса.

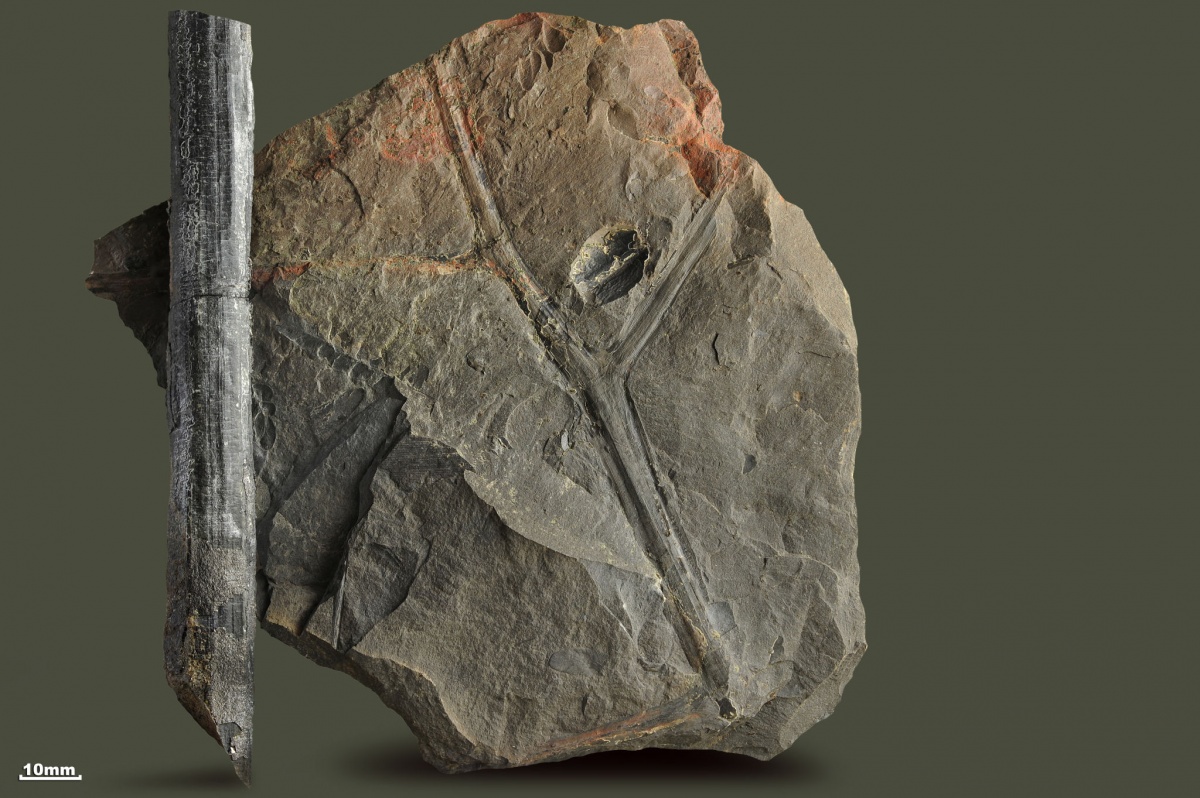

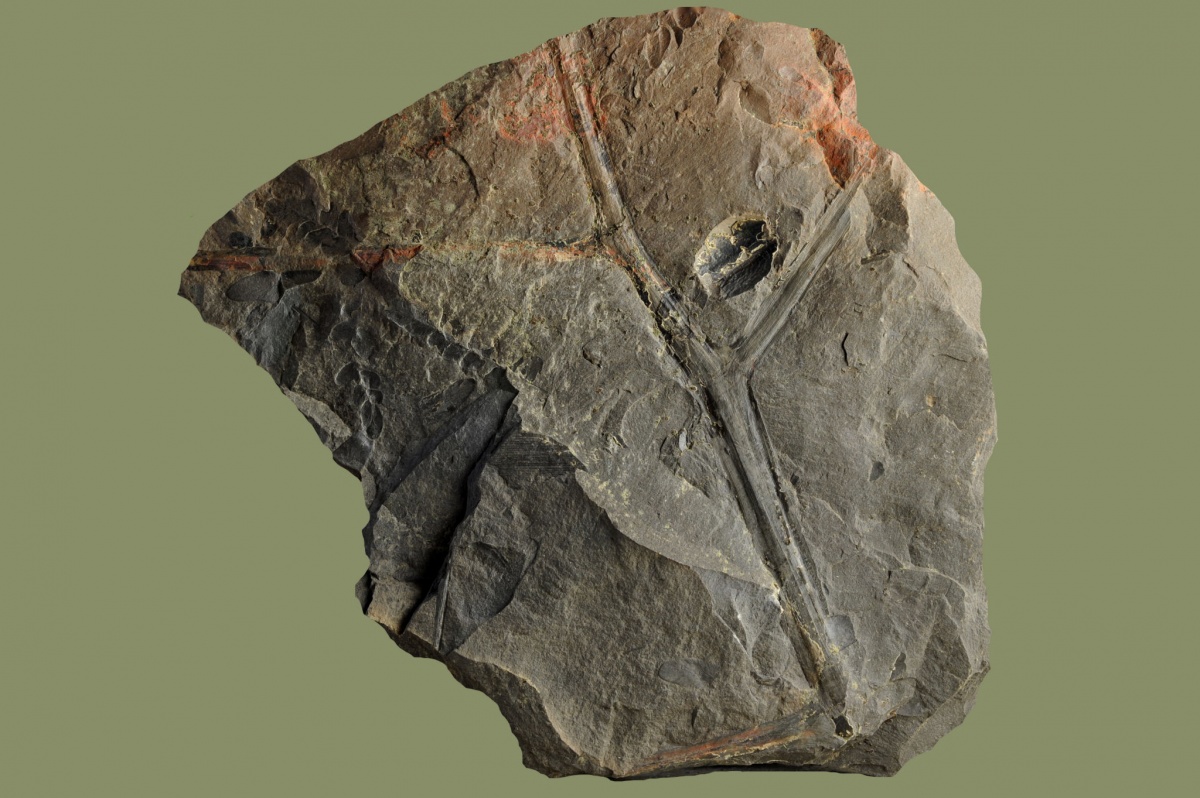

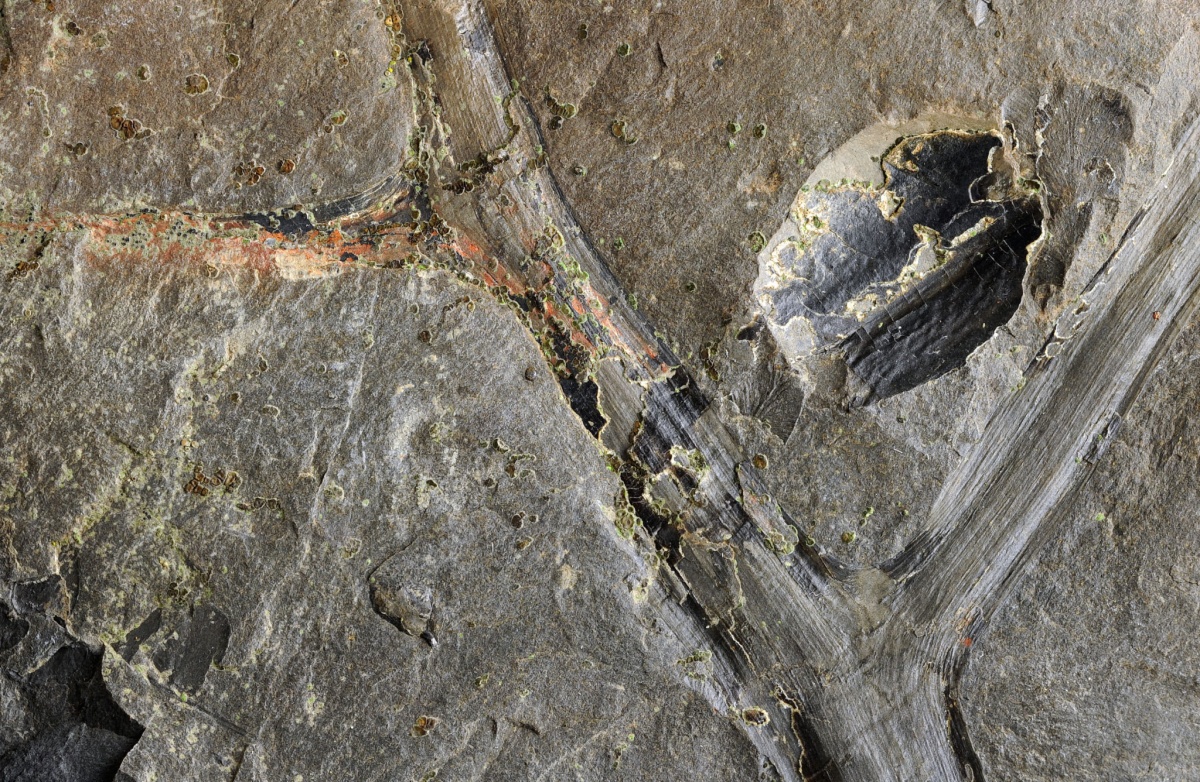

На снимке выше объемная отливка и отпечаток стебля семенного папоротника из каменноугольных сырых джунглей карбона.
Семенные папоротник полностью вымершие растения и существовали они с девона и до начала мелового периода.
Отпечатки листьев многих из них по строению неотличимые от перистых листьев настоящих папоротников, но несут семена на своих верхушках или по бокам жилок.
Наличие признаков папоротников и семенных растений и дало повод назвать эту группу растений семенными папоротниками (Pteridospermae). Птеридоспермы включают в себя несколько сот видов. которые поделены на четыре основных порядка:

1. лигиноптерисовые (Lyginopteridales)
2. медуллозовые(Medullosales)
3. кейтониевые (Caytoniales)
4. глоссоптерисовые (Glossopteridales)

Представителей двух первых в коллекции предостаточно, а вот с двумя последними может быть еще и удаться познакомится в будущем.
Представленные отпечаток и отливка с очень большой долей вероятности относятся к порядку Medullosales, вид Нейроптерис (Neuropteris). В пользу этого довода можно привести следующее:
- именно этот вид является самым многочисленным в результате поиска и скорее всего он и попался в этот раз;
- в одной плоскости отпечатка рахиса разбросаны одиночные перья и фрагменты вайи как раз Нейроптериса, поэтому и стебель и листья кроме принадлежности к одному периоду, могут быть и частями одного растения;
- раньше мне уже попадался отпечаток стебля с листом Алетоптериса "3-й порядок" и структура рахиса здесь имеет более рельефную и грубую фактуру.
- структура стебля Mariopteris, а это представитель уже другого порядка птеридоспермов – Lyginopteridales имеет характерный рисунок поперечных рисок Структура стебля Mariopteris. и тоже явно отличается от стебля и отливки на фотографии.

Стебли семенных папоротников порядка Caytoniales до сих пор еще не найдены, ну а представители глоссоптерисовых (Glossopteridales), если я правильно понял, в карбоне Донбасса не попадаются. Так что приведенные стебли или рахисы вай скорее всего и относятся к порядку Medullosales, вид Нейроптерис (Neuropteris).

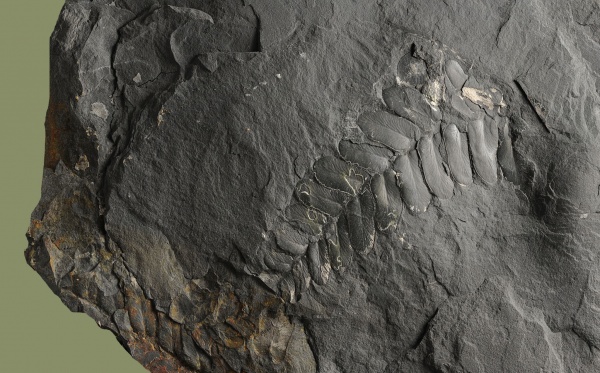

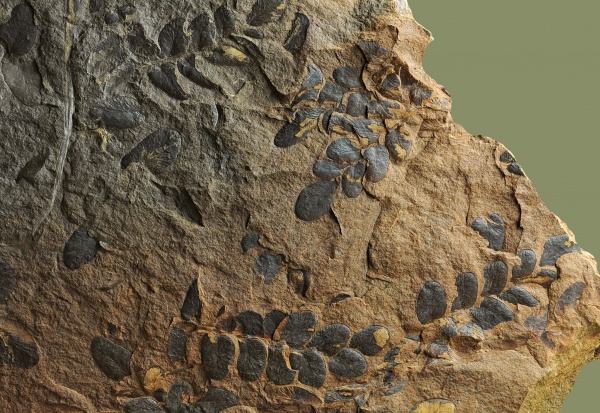

Как уже было сказано выше, Neuropteris является самым частым ископаемым образцом при поисках на терриконах и природных обнажениях. Мелкими округлыми или овально-вытянутыми отпечатками листьев пересыпан буквально каждый камень. Попадаются очень эффектные и зрелищные образцы.

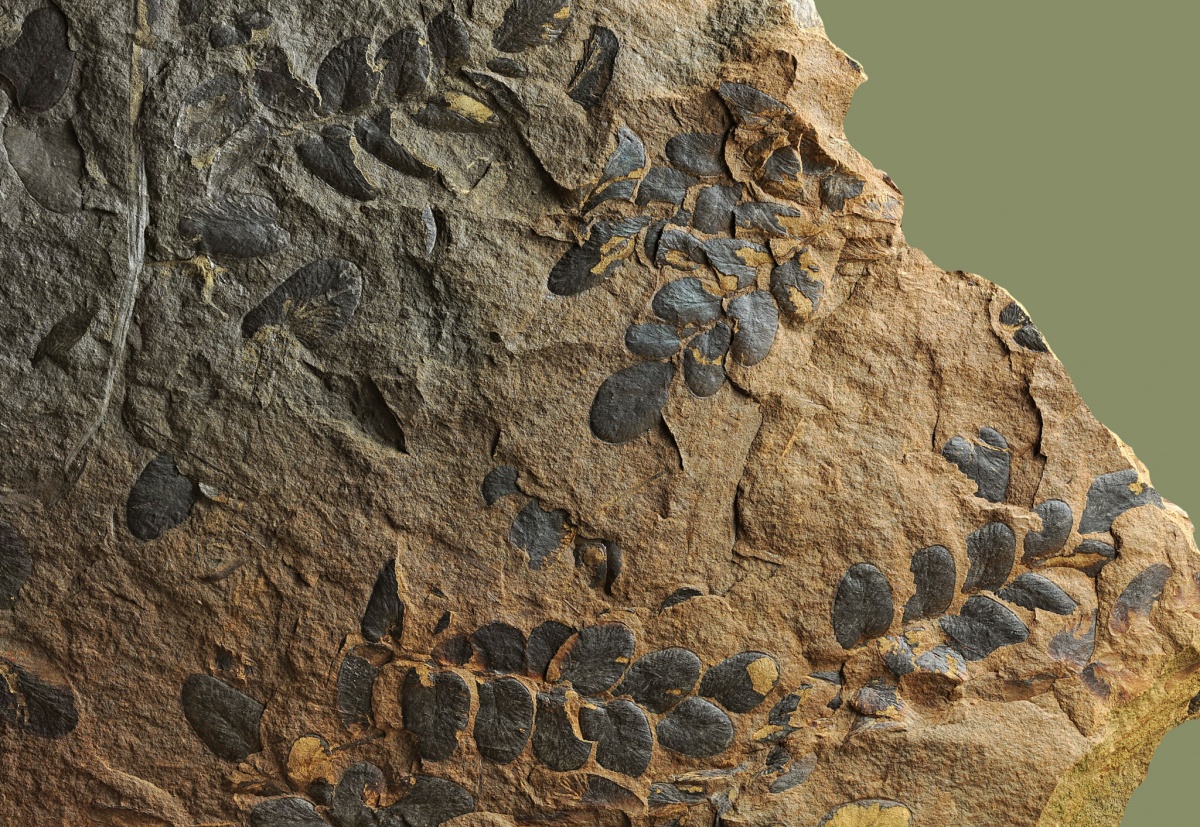

Или, например другой тип сохранения


Конечно, на фоне этого листопада другие части растения могут оказаться незамеченными, но от этого они не становятся менее важными и интересными для построения полной картины.
Ниже приведен небольшой пример последовательного сбора сложного листа семенного папоротника Neuropteris из отдельных фрагментов с помощью графического редактора.
1. Выделение и реконструкция центральной жилки листа или рахиса.

Есть снимок отпечатка части мощного центрального рахиса



С помощью небольшой кисти белого цвета медленно выделяем нужную часть растения

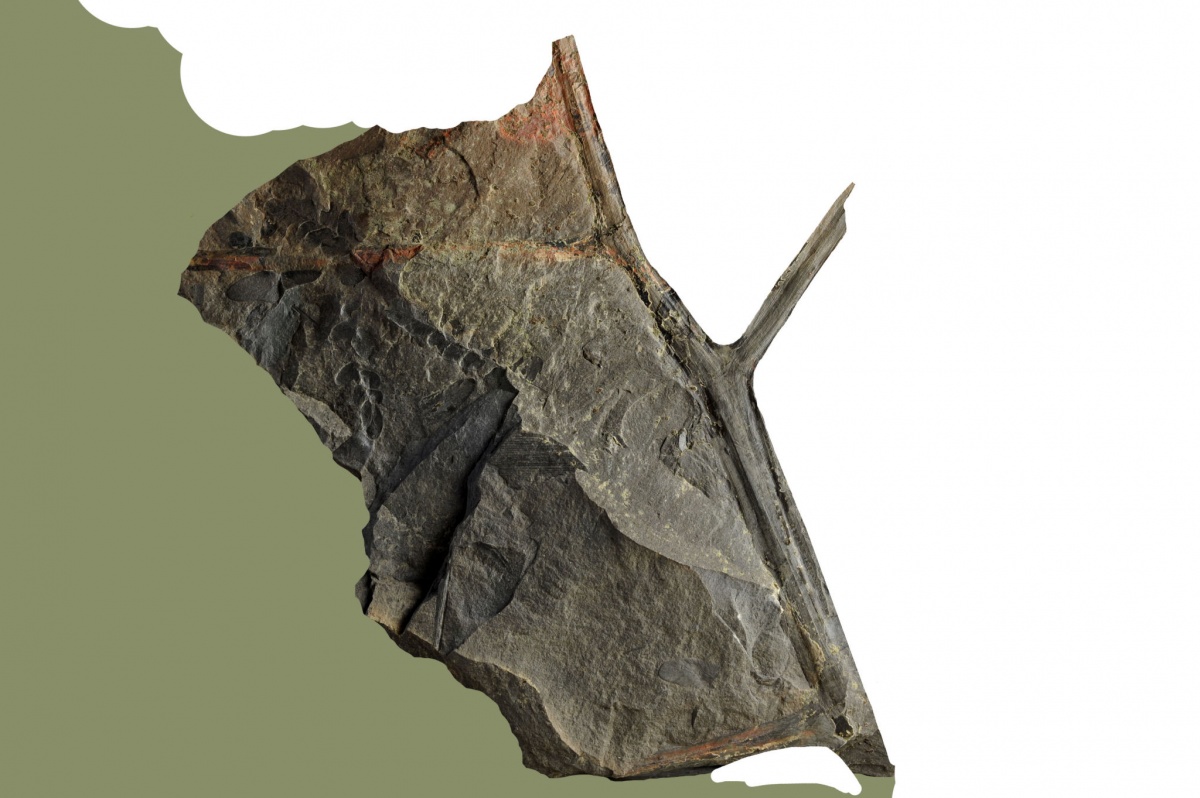

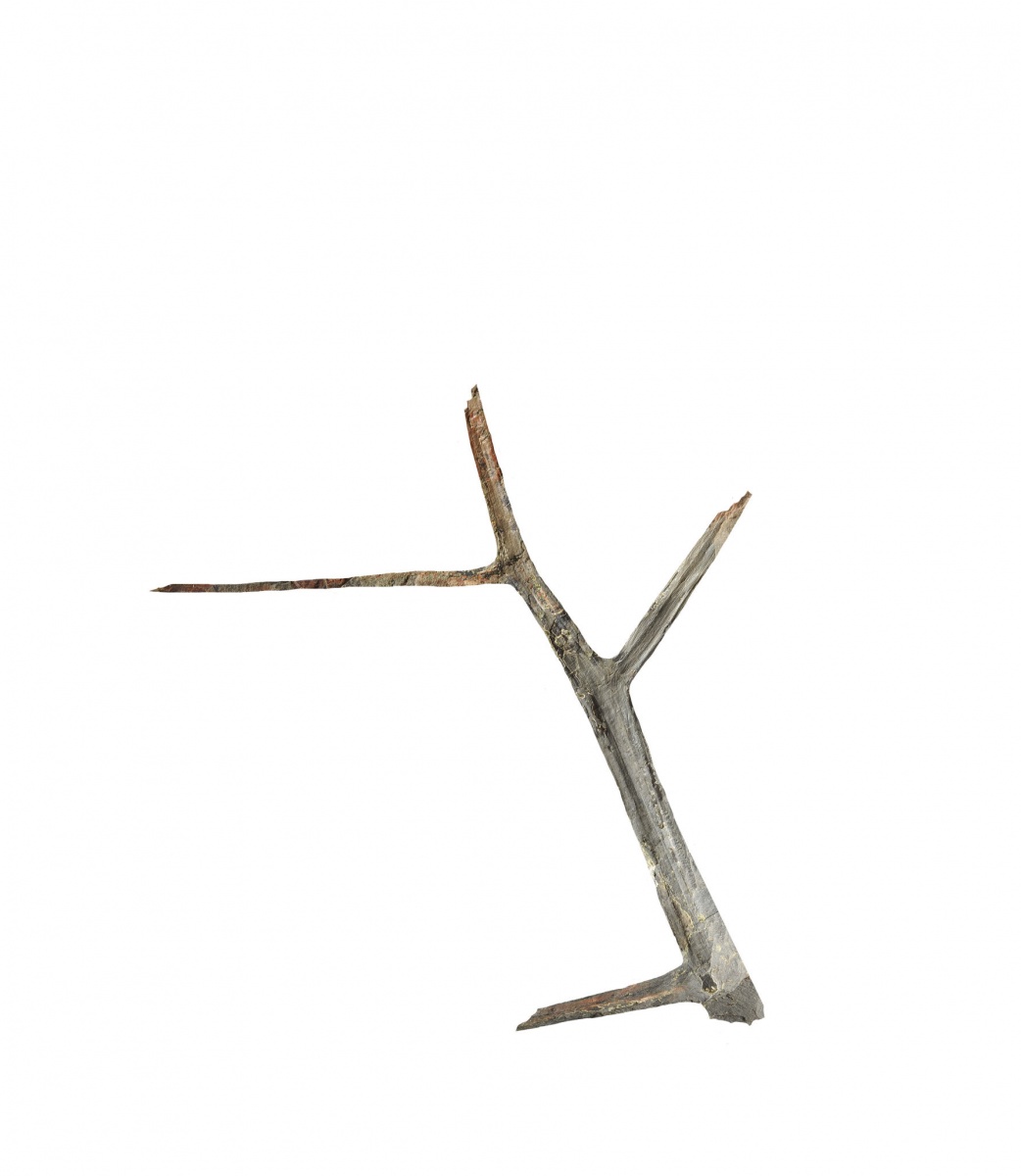

Результат выделения ниже



К полностью выделенному рахису долепливаем недостающие части




2. Выделение фрагмента с листовыми пластинками

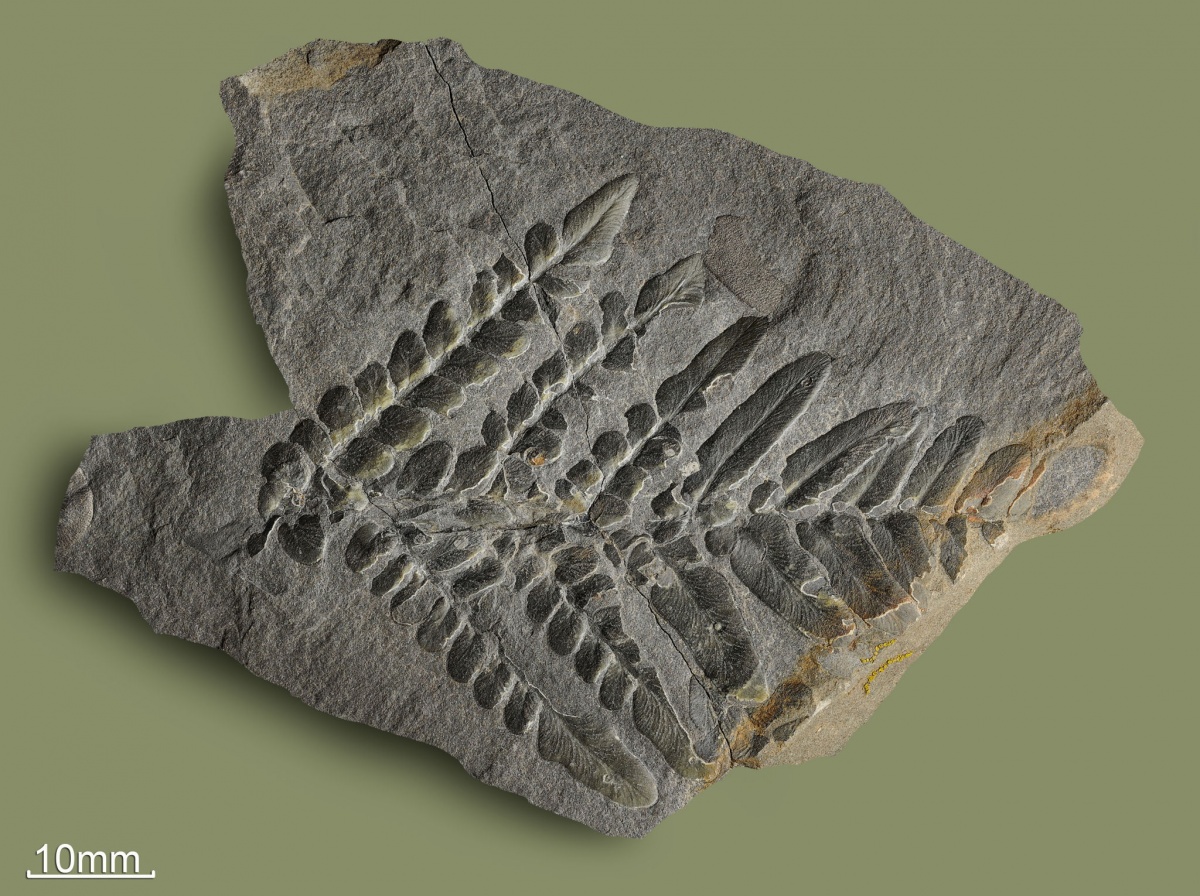

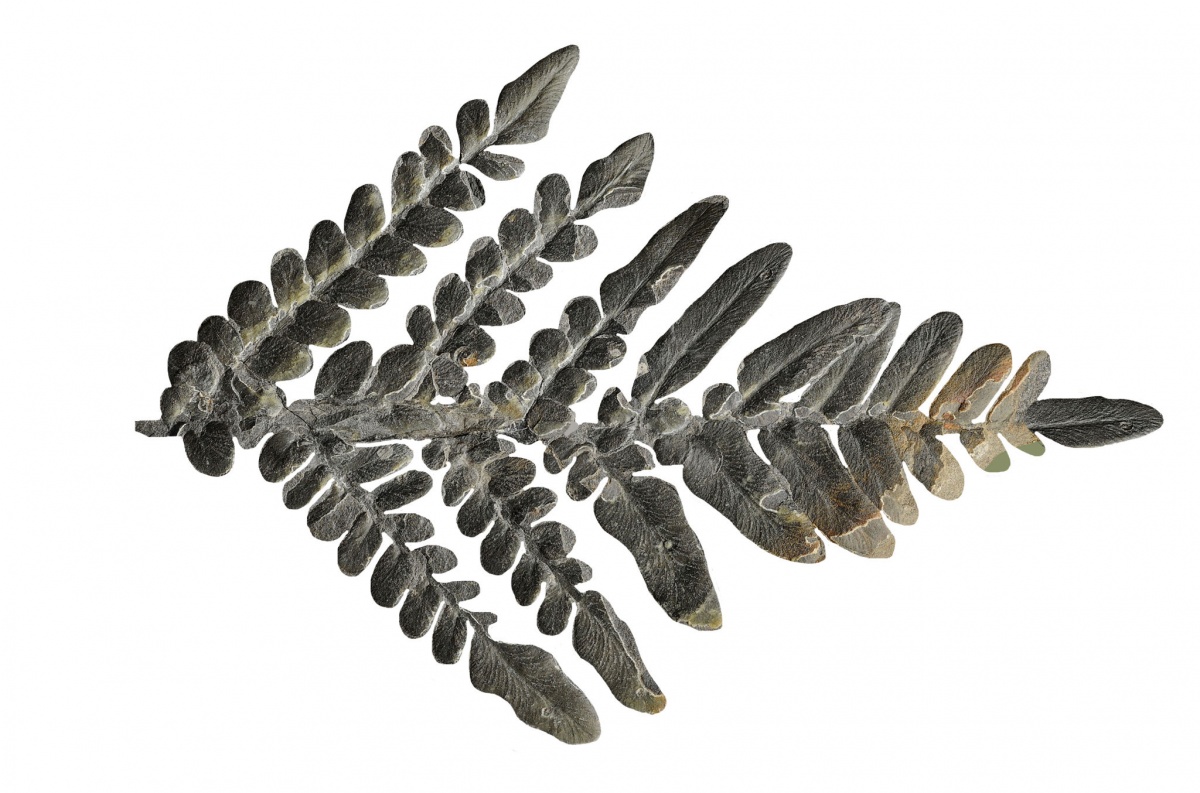

Этот снимок уже присутствовал на сайте, но в другом варианте. Он пока является самым показательным и наиболее полным фрагментом сложно-перистого листа, если конечно слова «фрагмент» и «полный» могут стоять рядом.



По аналогии с алгоритмом выше, аккуратно выделяем отдельные перья вайи.

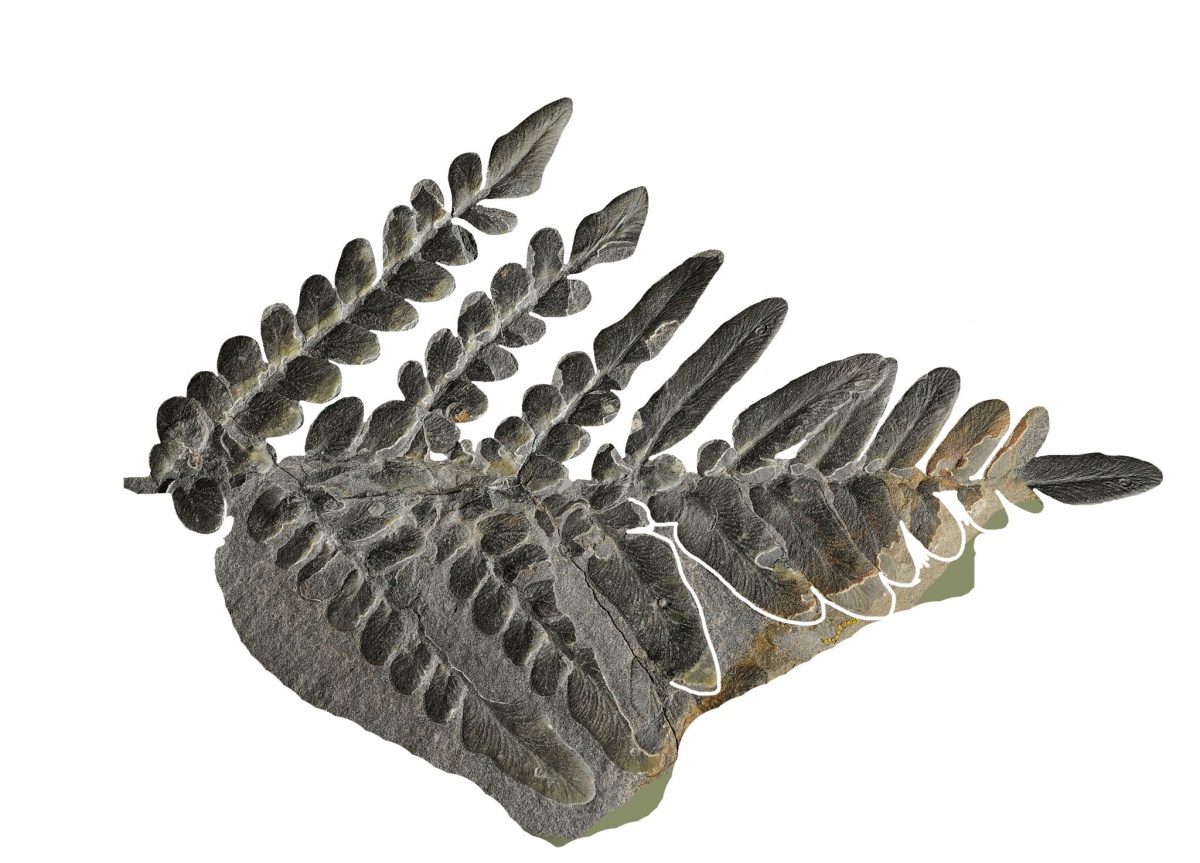

Результат представлен ниже



3. Сборка листа:

Дальше процедура напоминает сборку искусственной елки. К готовому основанию крепим выделенные листовые пластинки.


В результате получаем уже почти готовый лист :



Скорее всего, листья большинства растений того далекого времени, как и сегодняшних, имели зеленую окраску, поэтому «впрыскивем» немного хлорофилла и окончательный результат:

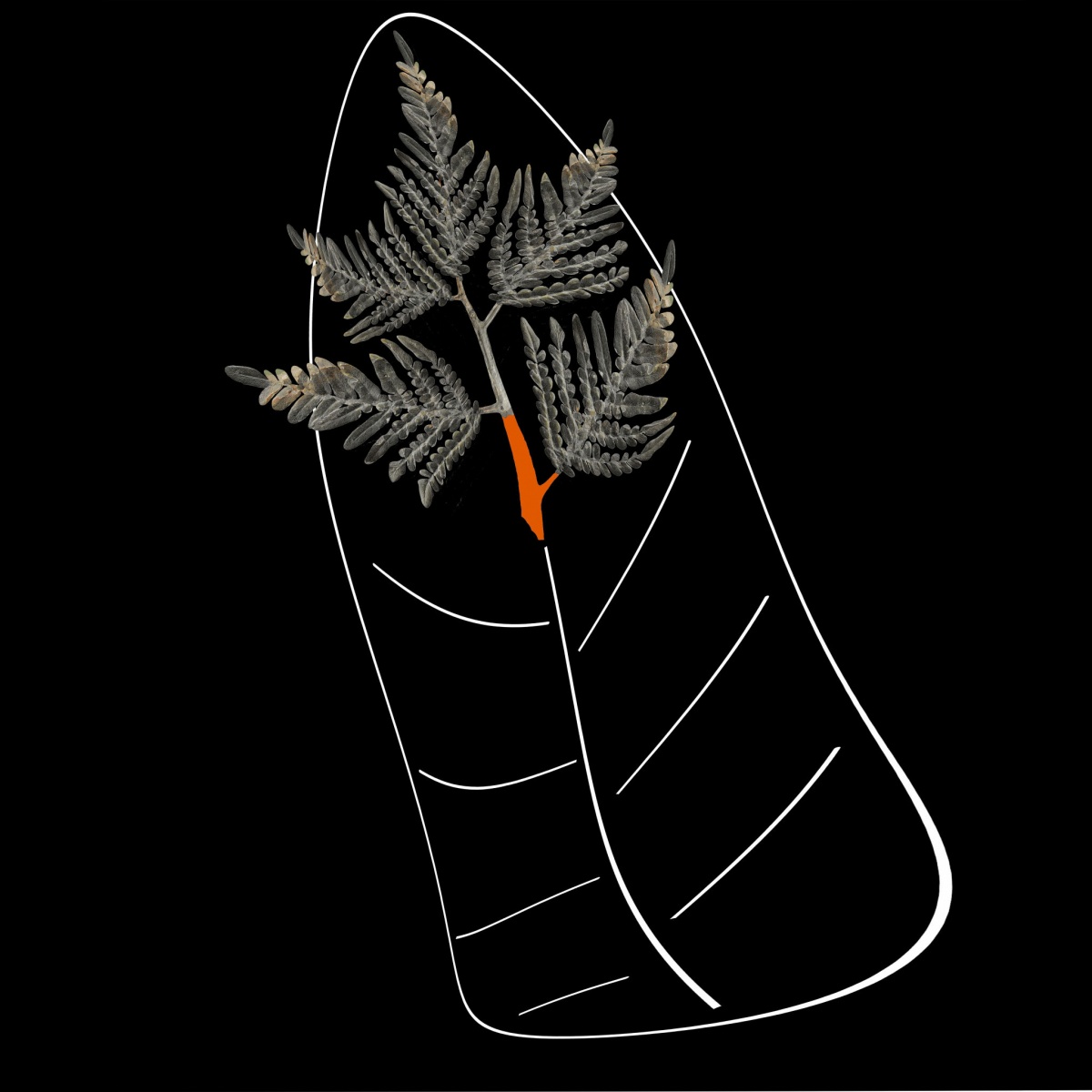

Публикация уже была готова, но все-таки это пушистое опахало не очень сильно вязалось с изображениями реконструкций, которые встречаются в интернете. Пришлось почитать и посмотреть еще.

Большинство вай представлено в виде длинных мощных эллипсовидных или острых треугольных листьев с расширением к основанию, поэтому немного переделал, и получилась такая боле скромная и строгая картинка.



Надеюсь, это хоть как-то приближено к оригиналу:



Это, конечно, не полный лист, а только его верхушка. Полная вайя могла достигать площади более квадратного метра. Длинна центрального рахиса, толщиной до 20 см. тоже была не маленькой – до 2-3м. Так что общий план сложноперистой рассеченной пластины мог выглядеть так:




Ну и в заключении крупным планом часть камня с отпечатком какого-то крупного ореха с бугристой структурой размером 22 на 17мм. Скорее всего, это был плод птеридосперма.





Результаты этого фотомонтажа не претендуют на стопроцентную достоверность. Но все-таки и стебель, и листья семенных папоротников в карбоновых джунглях выглядели именно так и, набравшись побольше опыта, можно будет собрать и дорисовать этот птеридосперм более правдоподобно.

Ключевые слова (тэги): карбон, реконструкция, птеридоспермы, Neuropteris

Добавить в избранное

Постоянный адрес публикации:
Permanent link:

HTML-ссылка на публикацию:
HTML-link to this page:


Публикация создана 10 апреля 2016 года
